TEMA BIOGÖDSEL
Genom att tillsätta magnesium till rejektvattnet
att, som på Södertörn, plocka bort vattnet
från näringsämnena väljer man här
att plocka ut näringsämnena ur vattnet.
)RVIRURFKNYlYHIlOOVXWJHQRPÀHUD
kemiska och fysiska behandlingssteg.
Resultatet är tre fraktioner: torr biogödsel,
fosfor i form av torr struvit och kristalliserat
kväve i form av ammonium sulfat.
– När vi blandar dessa tre fraktioner
kan vi få upp TS-halten ytterligare och
det blir ett material som går att pelletera.
Det går också att styra näringsinnehållet
till viss del – det blir en helt annan pro-
GXNWL¿HULQJVlJHU%M|UQ*RIIHQJ
Det vatten som återstår kan efter
rening släppas ut till recipient. Något
vatten för att späda det inkommande
substratet behövs inte här.
Otakt
Det är Ekobalans som levererat och som
driver pilotanläggningen. Den är en kombination
av känd teknik för avvattning
Polyakrylamid tillsätts som flockningsmedel
och biogödseln avvattnas genom en skruvpress.
Materialet läggs i 10-15 cm tjockt lager på
perforerade stålplattor. 50-80 °C
varm luft sugs genom materialet.
Magnesium tillsätts och fosfor fälls då ut som
struvit. Struviten avskiljs i en hydrocyklon; här
skapas en virvel och material som är tyngre än
vattnet slungas iväg.
Rejektvattnet värms och blandas med lut. Det
höga pH gör att kvävet omvandlas till ammoniak
och förgasas, vilket sker genom stripping
– tillförsel av luft. Gasen leds vidare till en
kristallisator där den blandas med svavelsyra,
vilket sänker pH igen och ammoniumsulfat
bildas. Dessa kristaller avskiljs så i en hydrocyklon
på samma sätt som fosforn.
20 | AVFALL OCH MILJÖ Nr 1 2018
och torkning och Ekobalans teknologier.
– Det som är unikt för oss är att vi skapat
en möjlighet att plocka ut fosfor och
kväve effektivt och i former som lämpar
sig väl för förädling till gödselprodukter,
säger Gunnar Thelin, grundare och
affärsutvecklare på Ekobalans.
Behandlingskostnaden för en fullskaleanläggning
ligger på mellan 50 och
100 kronor per ton, där torkningen är
den mest kostsamma delen i processen.
OX2 beräknar tjäna in det genom lägre
transport- och lagringskostnader.
Utmaningen så här långt har varit
att få de olika delarna att gå i takt. Just
idag står anläggningen still eftersom
avluftningen i torkdelen inte fungerar.
Och ännu har ingen pelleterad biogödsel
hunnit spridas, men Björn Goffeng är
positiv:
– Vi har ett gödselmedel som när det
är torkat och pelleterat kan användas i
EH¿QWOLJDLQIUDVWUXNWXUHURFKLEH¿QWOLJD
»
fälls fosfor ut i form av struvit.
Kvävet utvinns här med en kristallisator som
sista steg i en komplex process.
Gunnar Thelin och Björn Goffeng med slutprodukterna: struvit,
ammoniumsulfat, fast fas och pellets där de tre sammanfogats.
maskinparker för spridning. Där man
traditionellt har spridit handelsgödsel
kan man ta våra produkter. Det vi har
som en konkurrensfördel mot traditio-
QHOOKDQGHOVJ|GVHOlUDWWYLKDUGH¿QD
mullbildande ämnena i biogödseln, de
ligger ju kvar.
2FK*XQQDU7KHOLQWURUDWWÀHUELR
gasanläggningar snart kommer att investera
i torrare biogödsel:
±'HDOOUDÀHVWDNRPPHUDWWI|UlQGUD
sin biogödsel. För det är varken ekonomiskt
eller miljömässigt hållbart att
köra runt på 96 procent vatten.
LÄS MER i rapport 2018:05 Indunstning
av biogödsel – internationell utblick och
erfarenheter av anläggningar i Norden, som
medlemmar kan ladda ner gratis från
www.avfallsverige.se

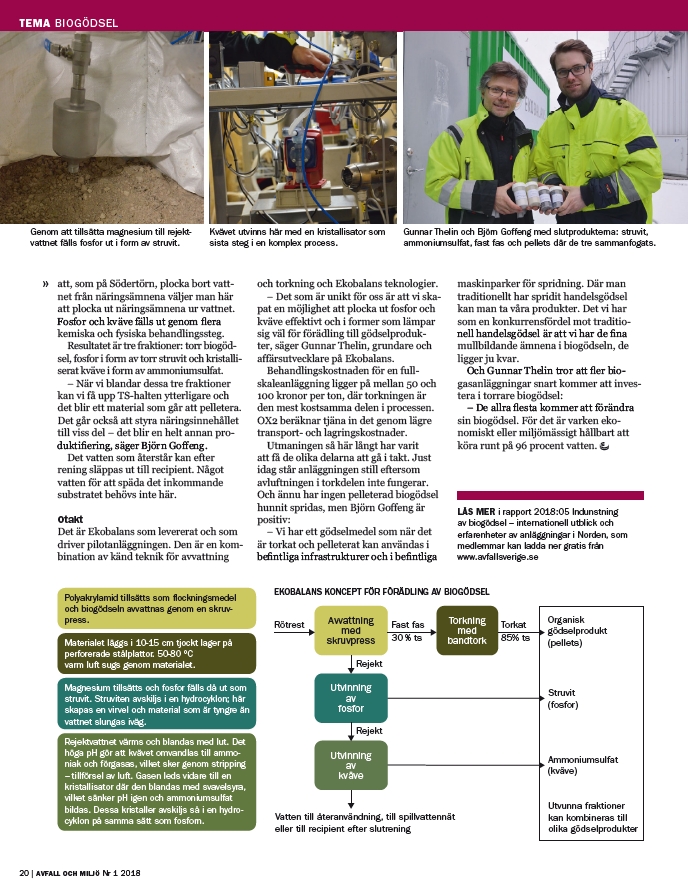

EKOBALANS KONCEPT FÖR FÖRÄDLING AV BIOGÖDSEL
Avvattning
med
skruvpress
Utvinning
av
fosfor
Utvinning
av
kväve
Rötrest
Torkning
med
bandtork
Vatten till återanvändning, till spillvattennät
eller till recipient efter slutrening
Utvunna fraktioner
kan kombineras till
olika gödselprodukter
Rejekt
Rejekt
Fast fas Torkat Organisk
gödselprodukt
(pellets)
Struvit
(fosfor)
Ammoniumsulfat
(kväve)
30% ts 85% ts
